Выбор системы координат (СК) в LandStar 8
В статье подробно описаны все доступные способы настройки системы координат в открытом проекте.
Для настройки системы координат в открытом проекте выполните:

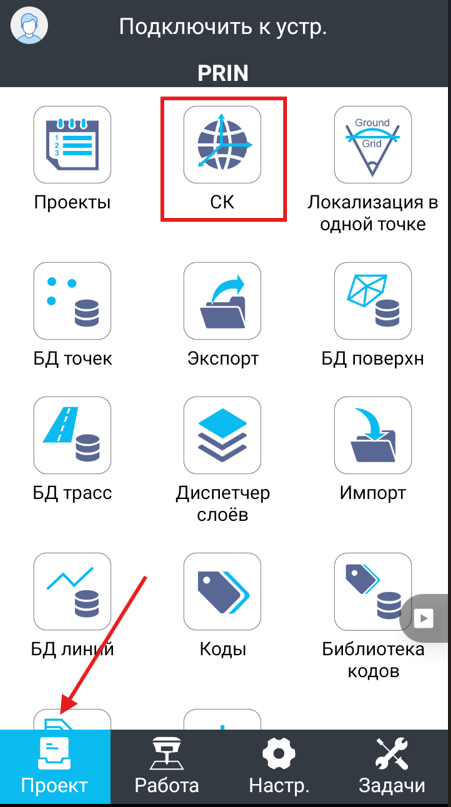

На странице "Проект" откройте меню "СК",

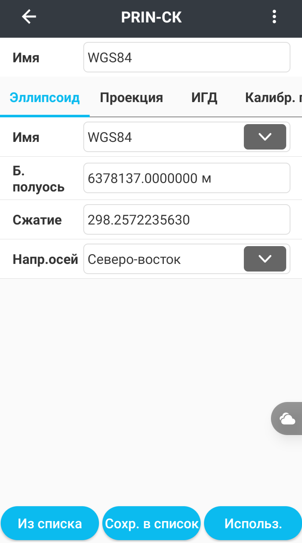

В данном меню открываются параметры текущей системы координат
1. Для выбора СК из каталога / библиотеки:

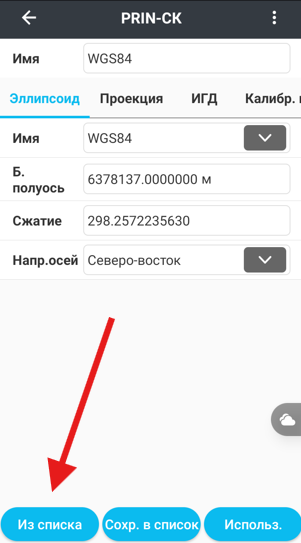

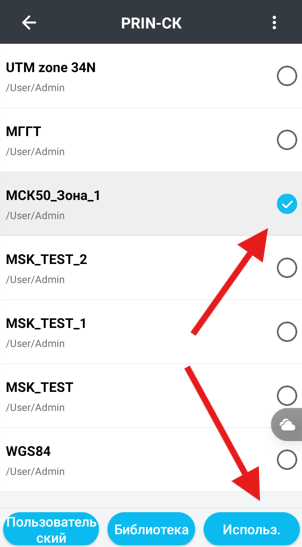

Нажмите кнопку: "Из списка",
Откроется каталог ранее использованных систем координат — просто выберите нужную СК и нажмите «Использовать».

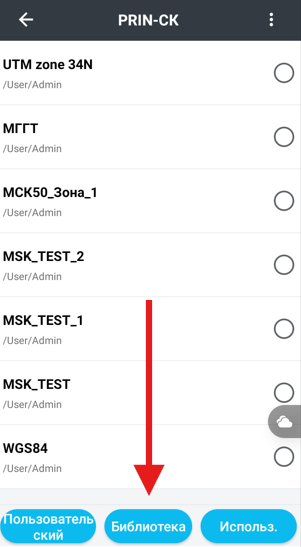

Для выбора СК из библиотеки нажмите кнопку "Библиотека",

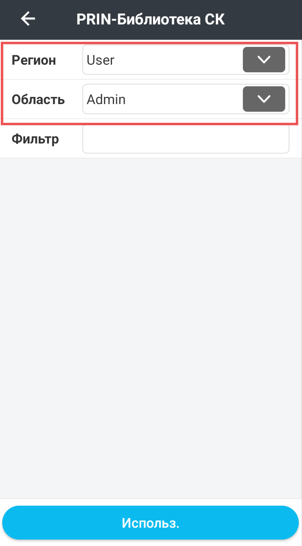

В открывшемся меню будет список пользовательских систем координат. Добавить СК в данный список можно следующими путями: сохранив текущую СК под новым именем, или загрузив СК в формате .crd в папку CHCNAV/Config/Coordinate System/User/Admin.

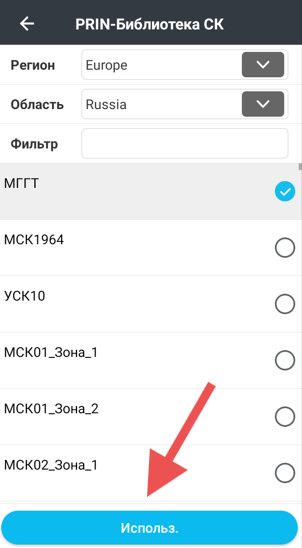

Также вы можете выбрать предустановленную систему координат из встроенного каталога LandStar. Для этого: в поле «Регион» выберите «Europe», в поле «Область» — «Russia».Откроется список систем координат, охватывающих всю территорию Российской Федерации. Найдите нужную вам систему, выберите её и нажмите «Использовать».
2. Для ввода новых параметров системы координат в ручную:
Нажмите "Из списка",

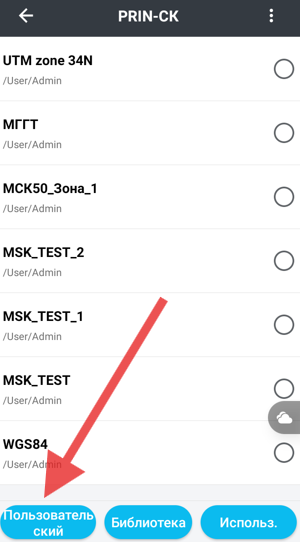

Далее "Пользовательский",

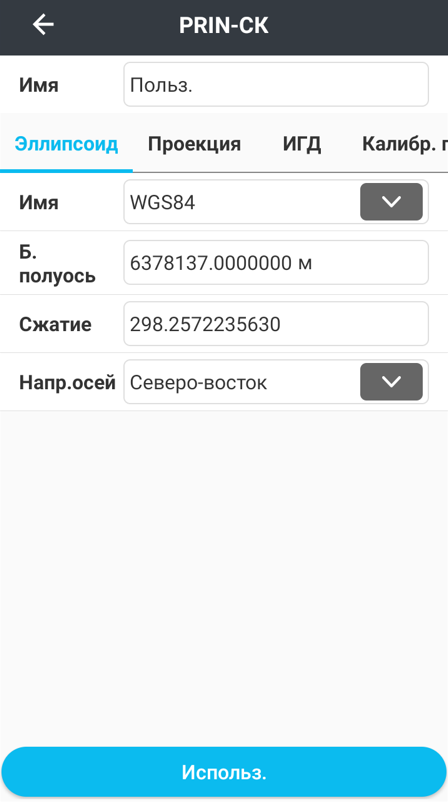

Задайте собственные параметры эллипсоида, проекции и ИГД и нажмите "Использовать"
Дополнительные параметры:

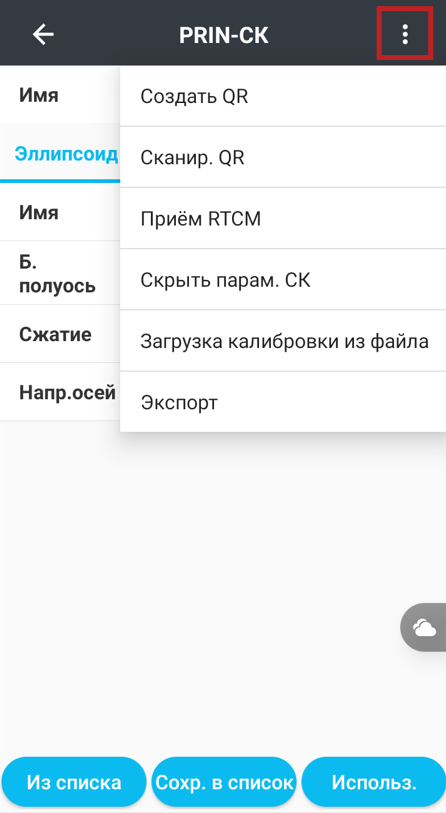

Нажмите три точки " ⋮ " в правом верхнем углу экрана.
Создать QR — генерирует QR-код, содержащий параметры текущей системы координат. Функция экспорт ск на другое устройство.
Сканировать QR — позволяет считать QR-код и автоматически загрузить из него систему координат. Функция импорта СК с другого устройства
Приём RTCM — при активации этой функции координаты будут поступать напрямую с базовой станции (если такая возможность поддерживается вашей БС).
Скрыть параметры СК — защищает настройки системы координат паролем, ограничивая несанкционированный доступ.
Загрузка калибровки из файла — импортирует файлы калибровки с расширением *dc / *jxl / *cal / *lok / *crd.
Экспорт — сохраняет параметры системы координат в файл формата *dc / *cal / *crd.
Работа с облачным сервисом:

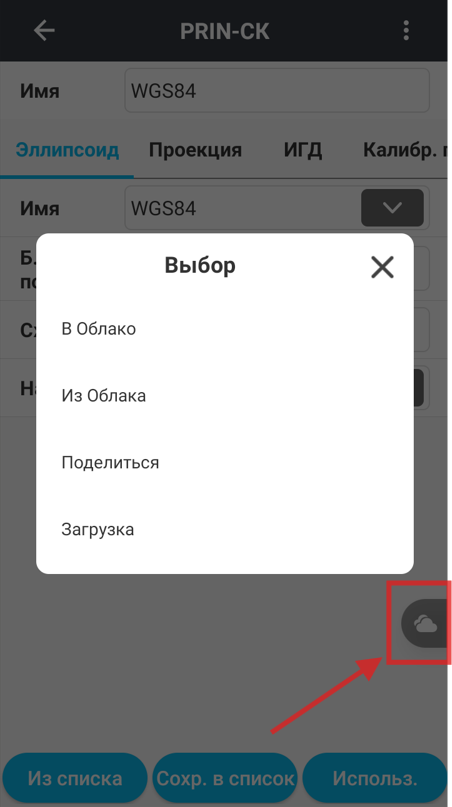

Справа по середине находится меню "Выбор" ( Значёк в виде облачка). При нажатии появляется диалоговое окно при помощи которого возможно:
- Загрузить СК в облако,
- Выгрузить СК из облака,
- Поделиться через код обмена или передать например в мессенджер,
- Получить СК по коду обмена.
Частые ошибки:
Возможные ошибки при выборе СК:
1.
Ошибка: отсутствует файл сетки геоида.
Причина: Скорее всего геоид, который был указан в качестве сетки высот, был удален, или перемещен.
Решение: Поместить файл с указанным именем в папку CHCNAV/Config/Geoid. После чего заново выбрать систему координат.
#выбрать систему координат #установить систему координат #назначить #назначение #установка СК #установка систем координат
Более подробная информация о настройке системы координат в LandStar8 доступна в четвертом уроке курса Быстрый старт в LandStar8
