Данная инструкция описывает процедуру экспорта параметров системы координат из программного обеспечения КРЕДО с дальнейшим импортом / загрузкой в ПО LandStar 8.
Процесс состоит из четырёх последовательных этапов:
1. Экспорт системы координат и модели геоида из КРЕДО,
2. Перенос файлов на контроллер,
3. Создание нового проекта в LandStar 8,
4. Загрузка параметров СК и геоида,
Отдельное внимание уделено особенностям расчёта масштабного коэффициента и структуре .dc-файла, содержащего параметры трансформации координат
Этап №1.
Для экспорта СК из ПО Кредо, выполинте:

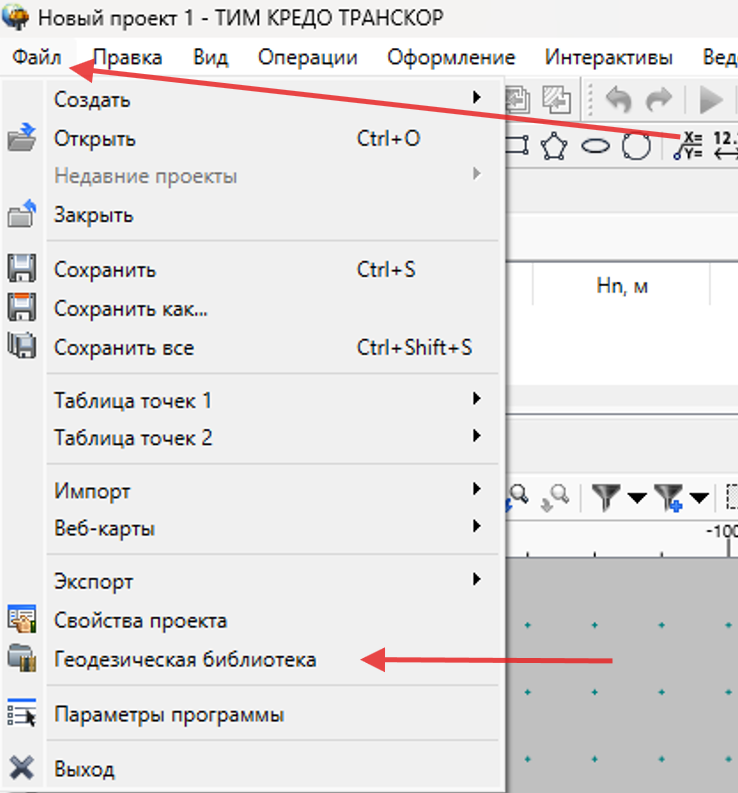

Откройте ПО Кредо, затем откройте геодезическую библиотеку.

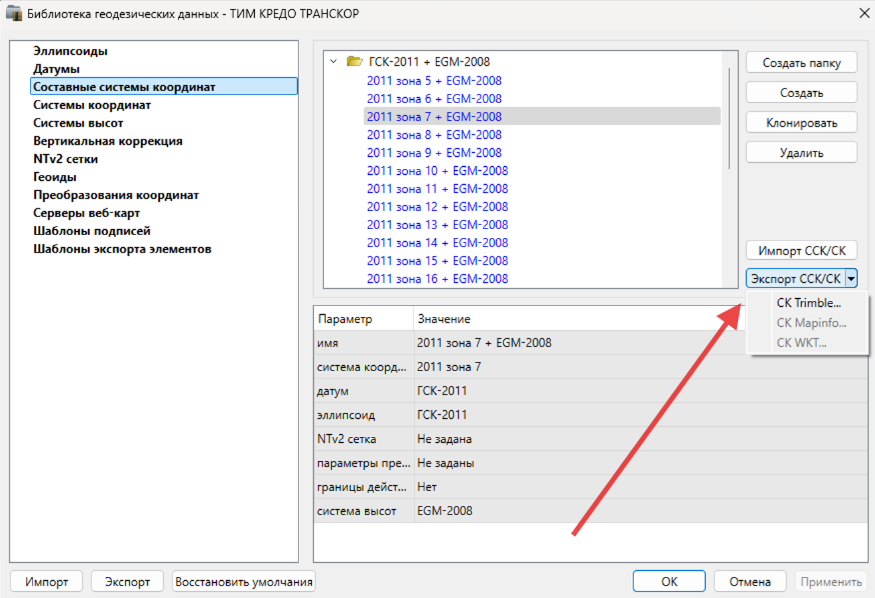

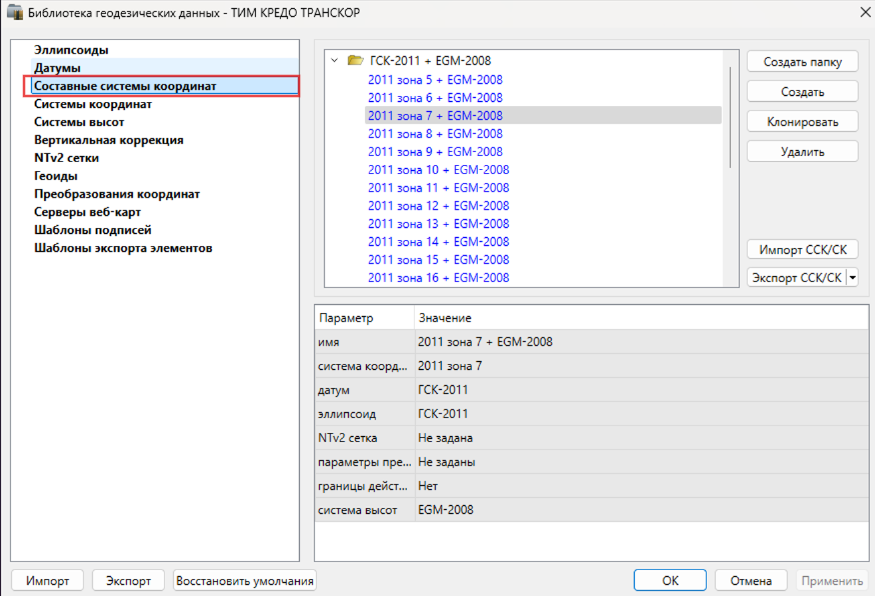

Нажмите Экспорт ССК/СК, затем в диалоговом окне укажите папку, в которую будет выполнен экспорт.

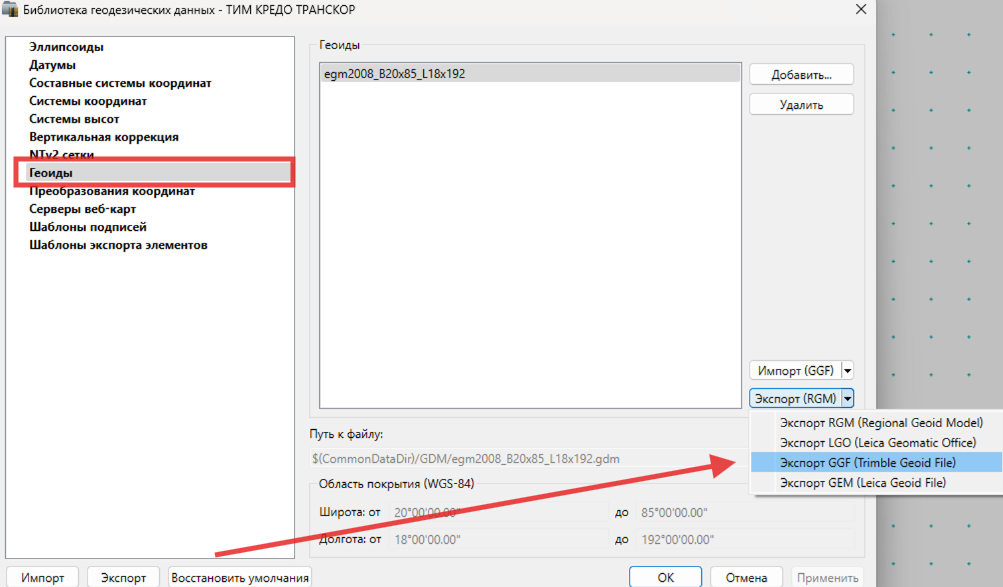

Выполните экспорт используемого геоида в формате .ggf, затем в диалоговом окне укажите папку, в которую будет выполнен экспорт.
Этап №2
Файл системы координат, полученный при эксопрте из ПО Кредо, скопируйте во внутреннюю память контроллера.
Файл геоида .GGF - перенестите во внтуренюю память контроллера по пути: CHCNAV\Config\Geoids.
Этап №3
Выполните создание проекта с произвольной системой координат. Или откройте уже существующий.
Этап №4
Перейдите во вкладку СК, нажмите на троеточие, в появившемся списке нажмите на "Загрузка калибровки из файла". В открывшемся диалоговом окне выберите формат .dc и укажите импортируемый файл.
После того как система координат была импортирована, модель геоида будет подгружена согласно той, которая была указана в Кредо.

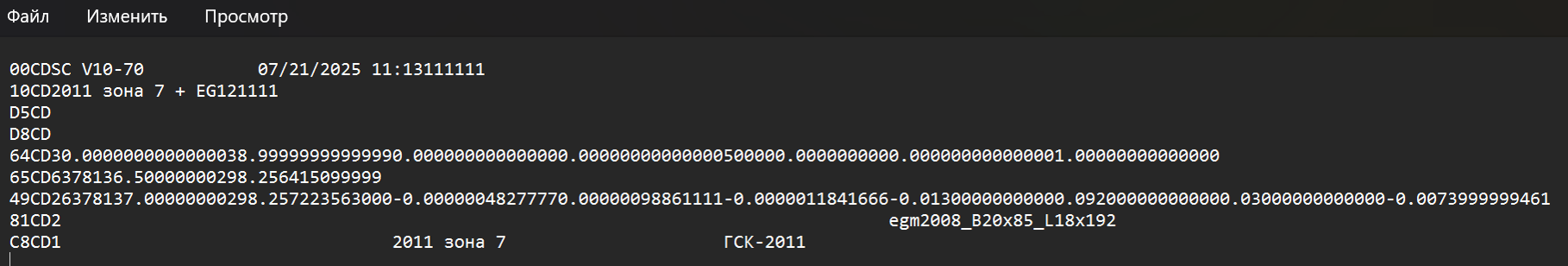

Расшифровка формата .dc:
| Код | Назначение | Параметры и значения |
|---|---|---|
| 00CD | Заголовок файла | SC V10-70 – версия; 07/21/2025 11:13 – дата и время. |
| 10CD | Идентификатор СК | 2011 зона 7 + EG12 1111 – имя СК. |
| D5CD | Параметры проекции | Заполняется при нестандартных параметрах |
| D8CD | Доп. параметры проекции | Заполняется при нестандартных параметрах |
| 64CD | Параметры проекции Гаусса-Крюгера | - Широта точки: 30.0°
|
| 65CD | Параметры эллипсоида | - Большая полуось: 6 378 136.5 м
|
| 49CD | Параметры трансформации эллипсоидов | - Целевой эллипсоид (WGS84):
|
| 81CD | Модель геоида | egm2008_B20x85_L18x192 |
| C8CD | Описание СК | 2011 зона 7 ГСК-2011 |
