Меню настройки отображения
Для перехода к Настройкам отображения (Рис. 1) выдвиньте боковую шторку и нажмите на последнее поле в открывшемся разделе. Настройки отображения, как часто используемый раздел, доступен из множеств меню при нажатии копки Шестеренки и последующем переходе в раздел Метки на карте.
1 Привязки
Тип привязки | Описание |
Узел | Привязка к точке, определяющей координаты точечных объектов. |
Конечная точка | Привязка к ближайшей конечной точке линии или вершине полилинии. |
Средняя точка | Привязка к середине отрезка линии, позволяющая точно указать центральную позицию. |
Центр | Привязка к центру элемента. |
Пересечение | Привязка к точке пересечения двух линий или объектов, что упрощает создание сложных форм. |
Ближайшая | Привязка к ближайшей точке на линии, позволяющая быстро находить нужные точки для построения. |
Перпендикуляр | Привязка к точке, расположенной под углом 90 градусов от указанной линии, полезная для создания прямых углов. |
Сектор | Привязка к точкам квадранта, позволяющая работать с угловыми ориентациями объектов. |
Любой | Позволяет привязаться к открытому месту в любом месте карты, обеспечивая максимальную гибкость. |
2 Настройки отображения чертежа
Функция | Описание |
Цвет фона | Выбор цвета фона Dxf/Dwg подложки. |
Отображать толщины | Включает отображение толщин линий Dxf/Dwg подложки. |
Показать стили линий | Включает отображение стилей линий Dxf/Dwg подложки. |
Отображать узлы линий | Включает отображение узлов линий Dxf/Dwg подложки. |
Имя файла | Отображает активную подложку и позволяет заменить её на другую ранее импортированную. |
Единицы измерений CAD | Задает используемую систему мер в чертеже CAD. |
СК CAD | Задает используемую в чертеже CAD систему координат. |
Диспетчер слоев | Открывает меню управления слоями чертежа. |
Точки на карте | Включает отображение типов точек на карте. |
Размер точек (без Условного Знака) | Устанавливает размер отображения точек без условного знака. |
Цвет точек (без Условного Знака) | Устанавливает цвет отображения точек без условного знака. |
Настройки отображения | Устанавливает цвета и отображение имен точек, высот, кодов и примечаний на карте. |
Размер метки | Устанавливает размер отображения имен и высот объектов. |
Показывать координаты выбранной точки | Включает отображение координат выбранной точки при наведении курсора. |
Тип указателя ГНСС | Изменяет вид и размер указателя ГНСС на карте. |
Цвет ГНСС указателя | Задает цвет указателя ГНСС. |
Быстро скрывать подложку | Позволяет быстро скрыть подложку для улучшения видимости других элементов чертежа. |
2.1 Диспетчер слоев

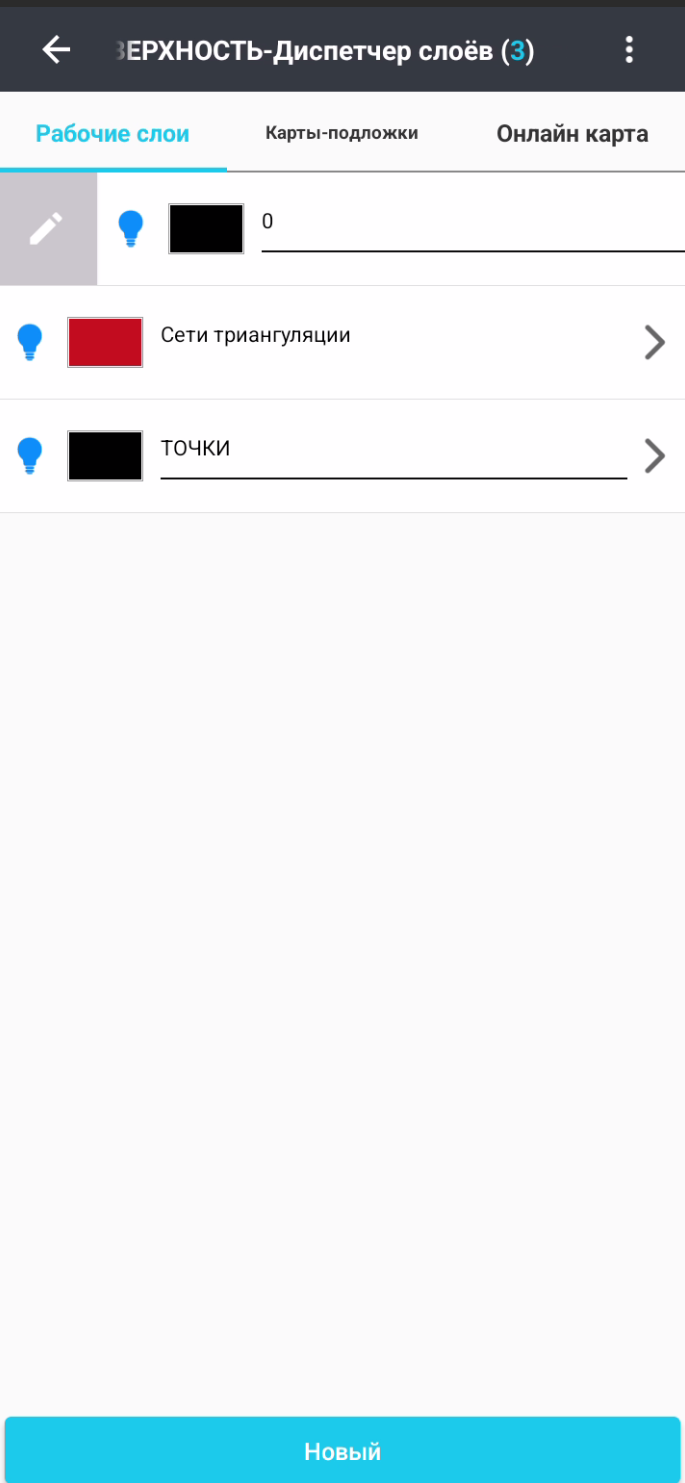

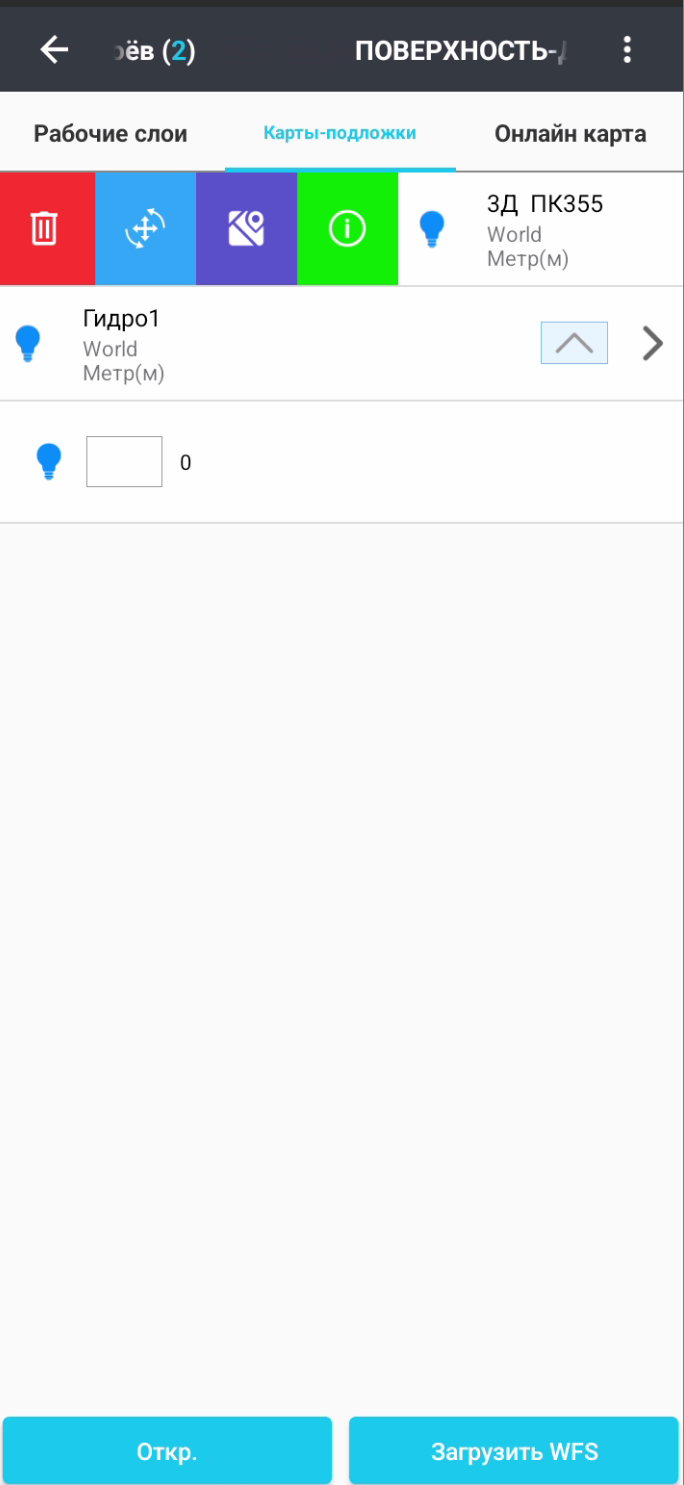

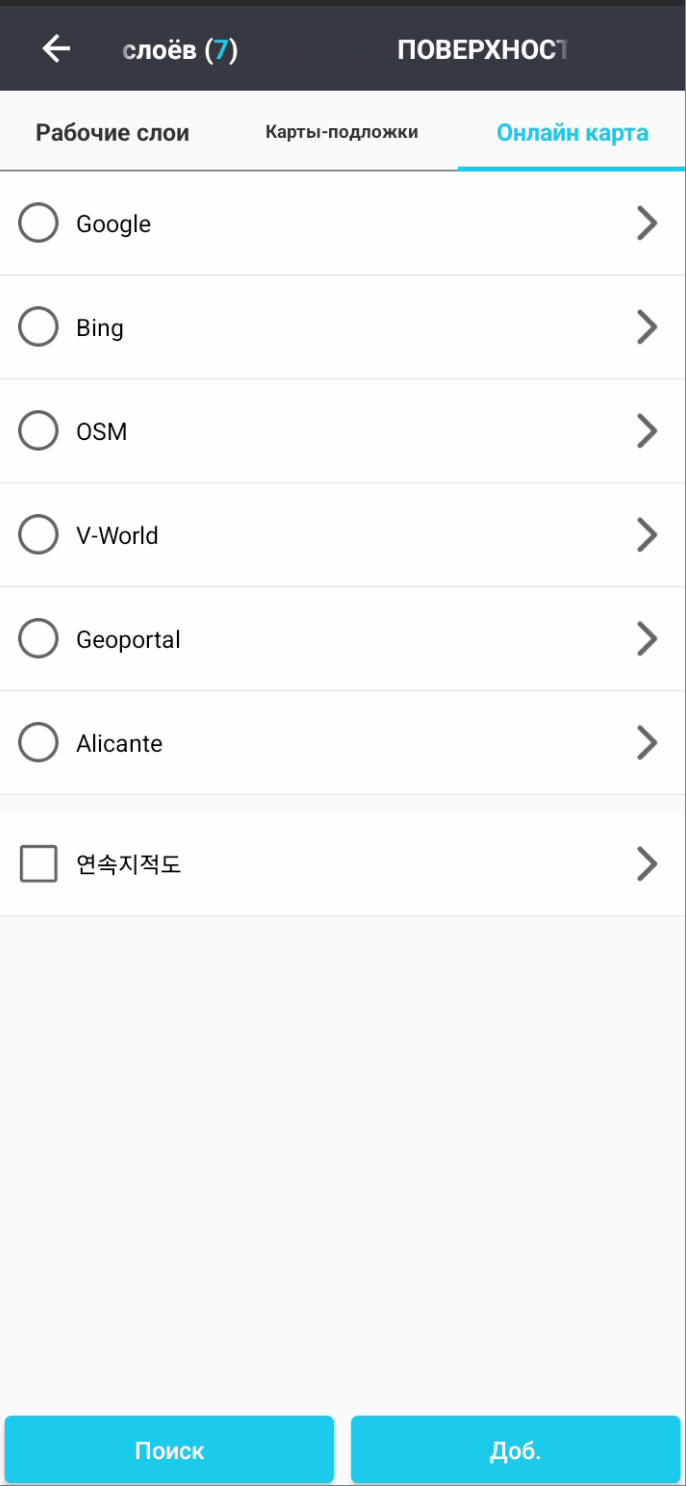

В меню Диспетчер слоев вы можете (Рис. 2, Рис. 3, Рис. 4):
- управлять слоями и их организацией, удалять, создавать и редактировать слои;
- управлять подгруженными подложками;
- включать и выключать WMS\WMF онлайн карты и подгружать собственные.
 |  |  |
Кнопка | Функция |
 | Редактирование параметров отображения слоя |
 | Отображение скрытых функций выбранного элемента (аналог смахиванию вправо) |
 | Включение\выключение видимости |
 | Удалить |
 | Переход в меню Трансформации карты |
 | Переход к просмотру подложки |
 | Просмотр свойств подложки |
 | Включение выключение выбранной онлайн карты |
Поиск | Включение камеры сканирования QR для данными онлайн карты |
Добавить | Добавление онлайн карты |
Открыть | Переход в меню Импорта |
Загрузить WFS | Переход в меню добавления WFS карты |
Новый | Создание нового слоя |

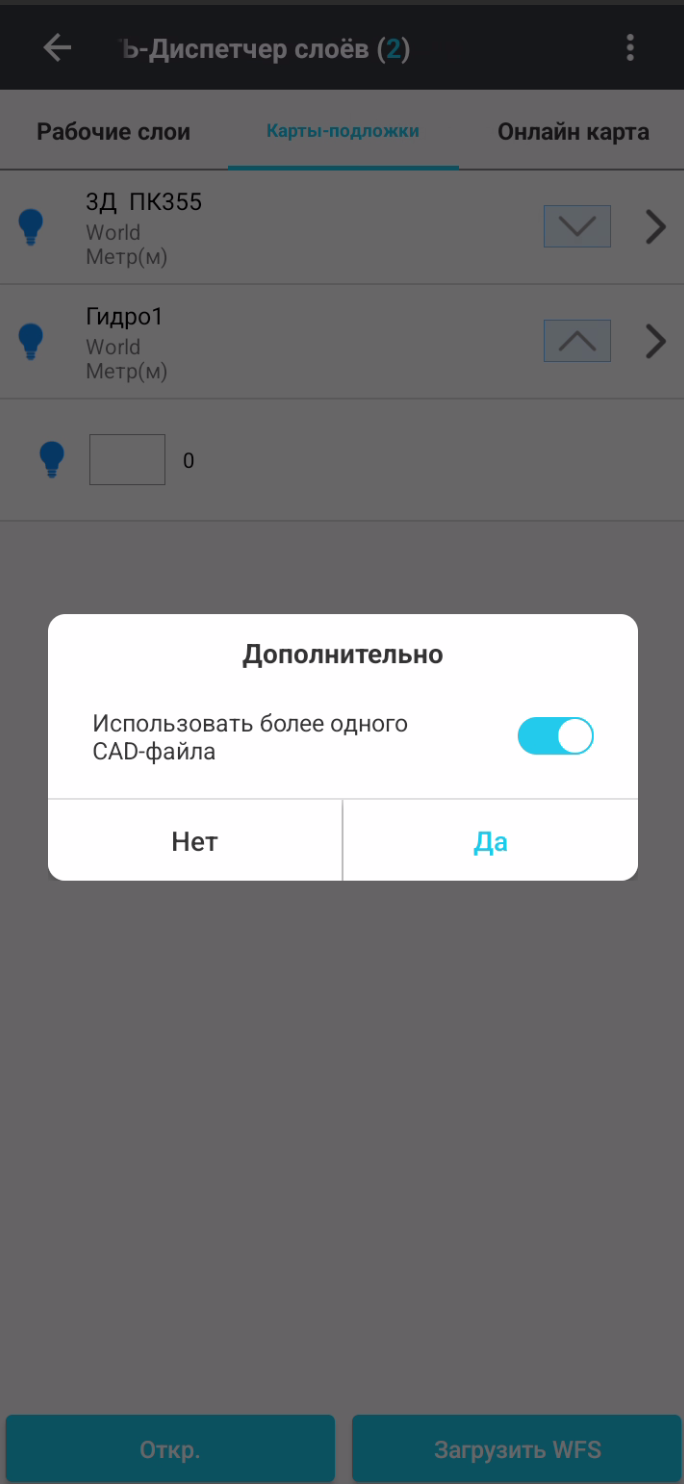

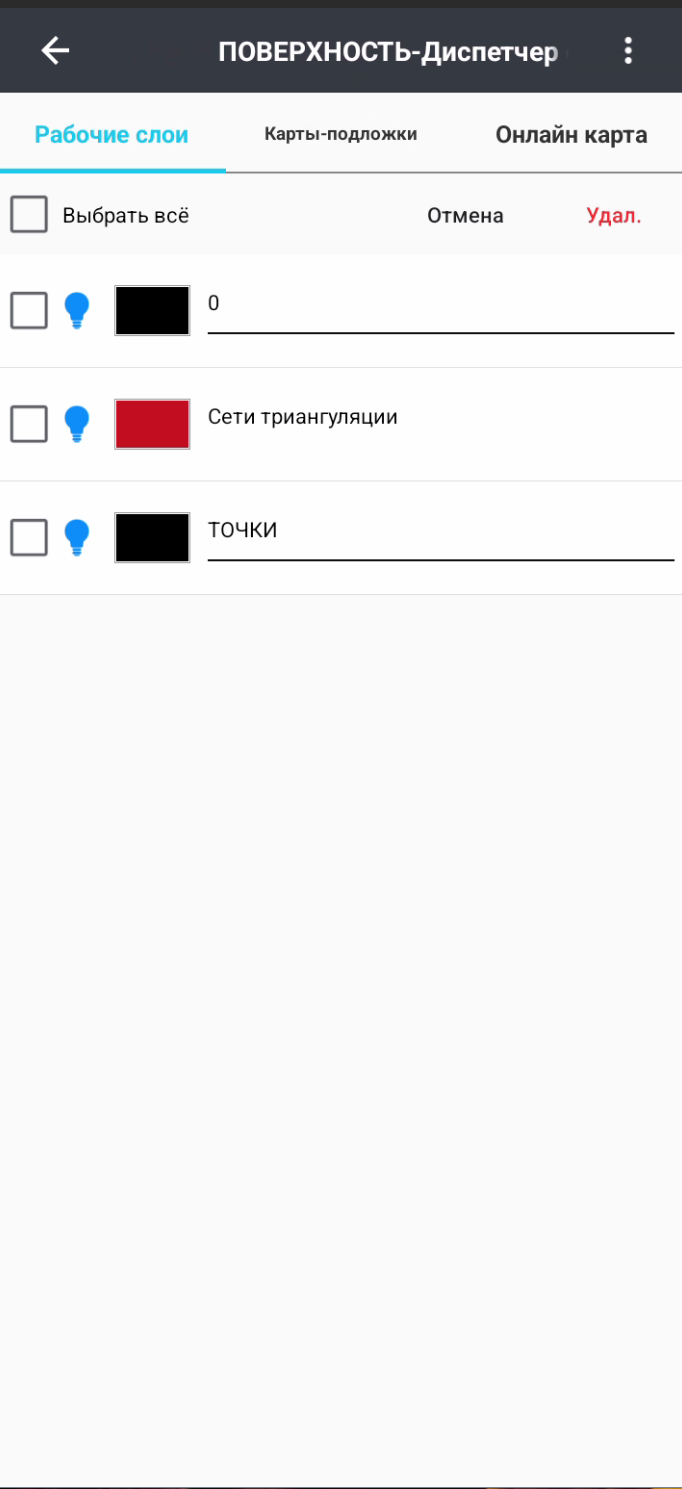

Нажатием на троеточие в разделах Рабочие слои и Карты-подложки вы можете выбрать для удаления несколько карт или слоев (Рис. 5), включить работу с более чем одним CAD-файлом (Рис. 6).
 |  |
Дополнительно:
1. Съемка с онлайн картой: https://support.prin.ru/knowledge_base/item/350981
2. Сдвиг онлайн-карты: https://support.prin.ru/knowledge_base/item/350022?sid=60178
3. Загрузка карты в проект: https://support.prin.ru/knowledge_base/item/328829?sid=60178
