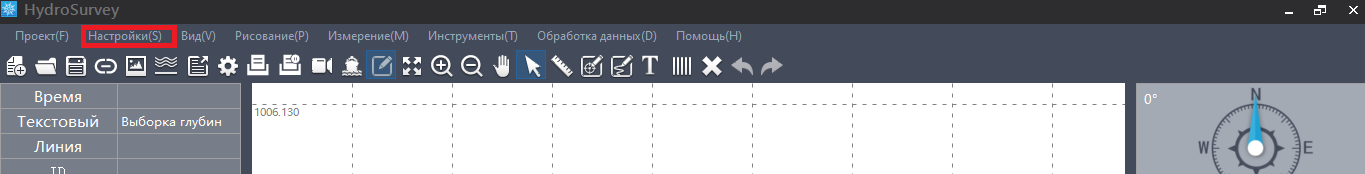

В главном меню нажмите на вкладку Настройки.

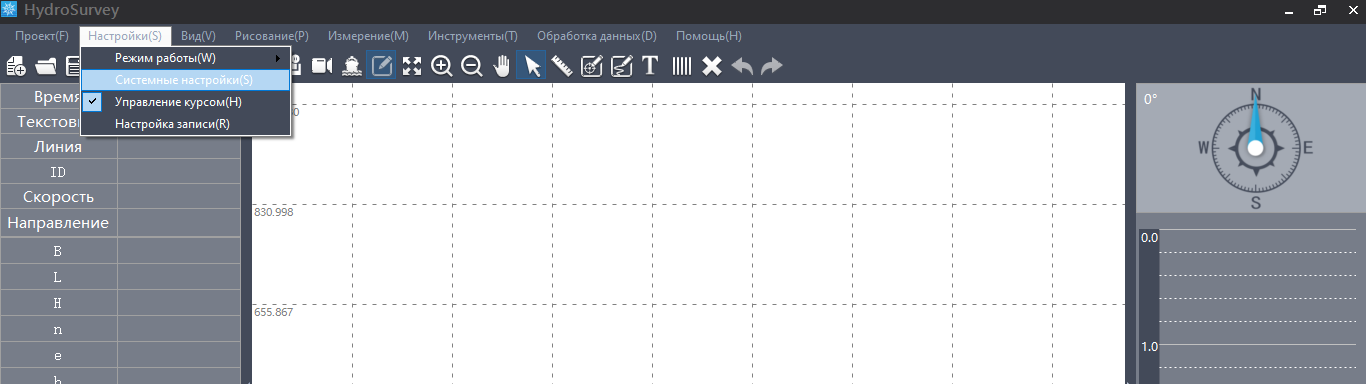

Перейдите в раздел Системные настройки.

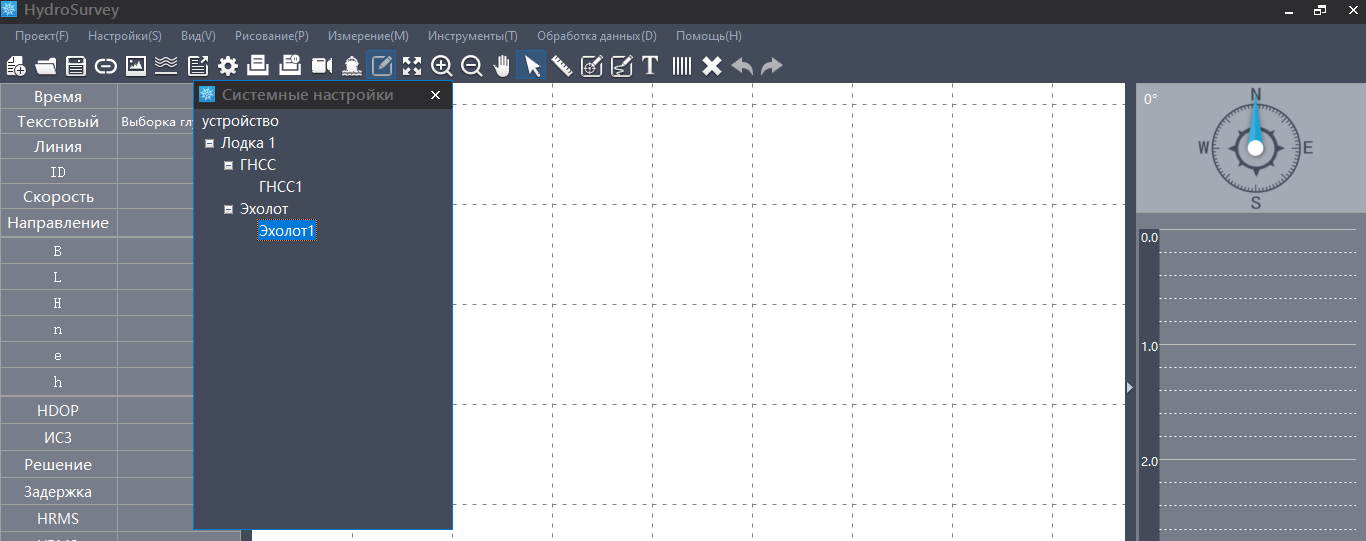

Нажмите на кнопку [Эхолот1].

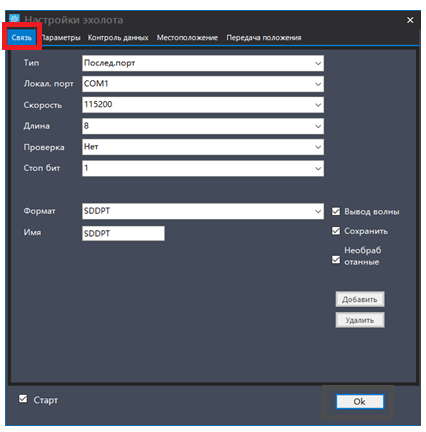

В окне настройки эхолота выберите раздел Связь.
Заполните поля:
Тип — Послед. Порт
Локал. Порт — COM1
Скорость — 115200
Формат – SDDPT
Галочкой отметьте Вывод волны, Сохранить и Необработанные.
Остальные поля оставьте по умолчанию.

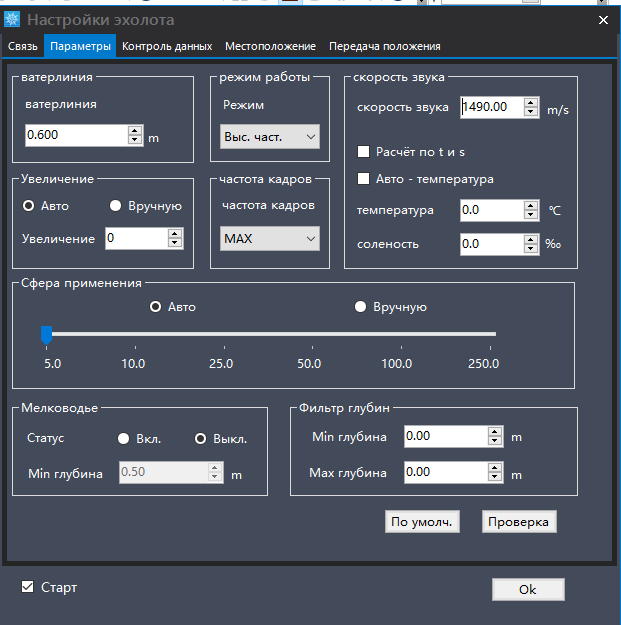

Перейдите в раздел Параметры.
Заполните поля:
Ватерлиния — введите расстояние от от нижней части преобразователя эхолота до поверхности воды (Рекомендуемая глубина трансдьюсера не менее 50 см).
Режим работы — Выс. Част. (Для запуска импульсов)
Пауза (Чтобы остановить отправку импульсов)
Во избежание выхода из строя эхолота не запускайте отправку импульсов, если преобразователь не погружен в воду.
Скорость — значение скорости звука. (Если вы не используете оборудование для измерения скорости звука в воде, введите 1480 м/с для пресной воды, 1500 м/с для соленой воды).
Если известны температура и соленость воды, то скорость можно рассчитать, введя их значения в соответствующие поля и поставив галочку в поле Расчет по t и s.
Остальные поля оставьте по умолчанию.
После завершения настроек отметьте галочкой Старт и нажмите кнопку [ОК].
