Параметры антенн
Антенна — это устройство, которое используется для преобразования сигнала на передающем конце радиолинии в электромагнитное колебание, распространяющееся в свободном пространстве, а на приемном конце для преобразования электромагнитного колебания в сигнал, подлежащий дальнейшей обработке в приемном устройстве с целью извлечения из него полезной информации.
Измерительная информация, поступающая со спутников, относится к точке, которая называется фазовым центром антенны.
Фазовый центр антенны – это мнимая точка (физически не видимая и неосязаемая, но к ней относятся все спутниковые наблюдения). Определяют параметры фазового центра в результате калибровок. Подробнее можно посмотреть здесь: Как избежать ошибок при обработке спутниковых данных? Важные знания о фазовом центре GNSS-антенны.
Значения высоты фазовых центров (электронных (согласно NGS)) на некоторых приёмниках PrinCe можно посмотреть на задней части приёмника или антенны (рис. 1), кроме этого существует несколько центров, которые занимаются калибровками ГНСС антенн, самый известный из них – NGS. На сайте данного центра хранятся калибровки всех ГНСС антенн: https://geodesy.noaa.gov/ANTCAL/#.
Рисунок 1. Высота фазового центра на приемнике
Как искать файл калибровки для антенны на сайте центра NGS?
Поиск нужной антенны достаточно прост. Для этого необходимо выбрать производителя и найти нужный тип антенны (рис. 2 и рис. 3).

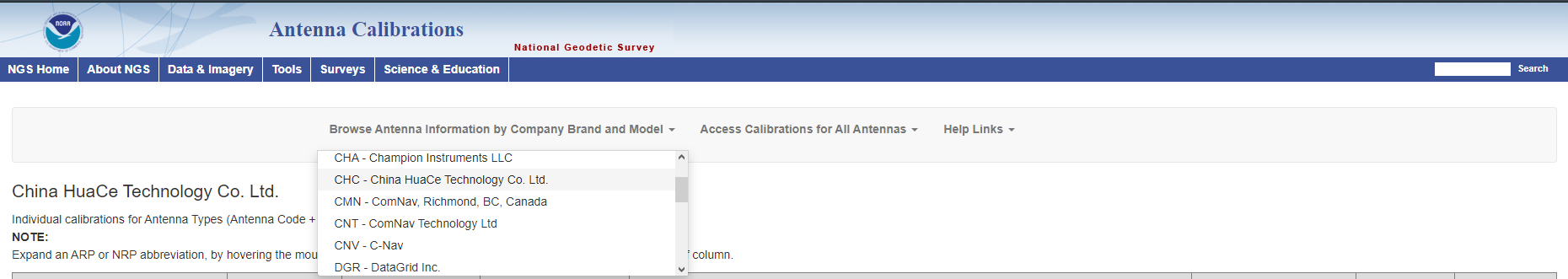

Рис. 2. Поиск производителя

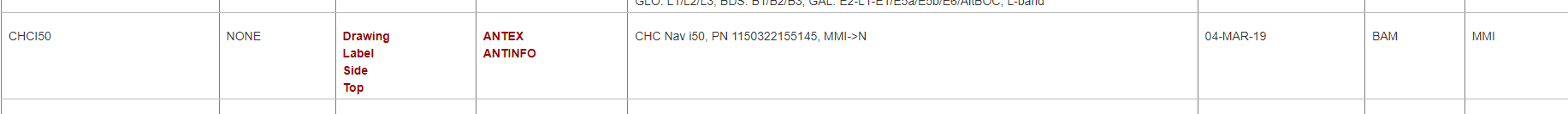

Рис. 3. Поиск нужного типа антенны
Для каждого типа антенны прикреплены фотографии антенны, а главное файлы калибровки антенны в форматах «ANTEX» и «ANTINFO». В чем разница между форматами?
Формат «ANTINFO» – это более ранний формат, в котором указывается только положение фазового центра антенны, поправки относительно угла спутника над горизонтом и только с использованием спутниковой группировки GPS.
Рис. 4. Пример файла формата «ANTINFO»
Формат «ANTEX» – это новый формат, который использует несколько спутниковых навигационных группировок, две или более частоты сигналов, а также содержит в себе вариации фазового центра антенны.

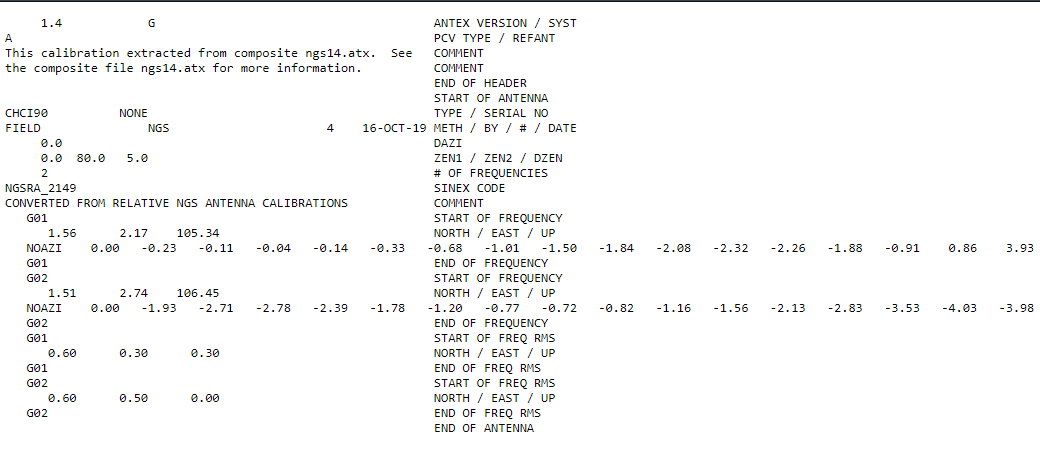

Рис. 5. Пример файла формата «ANTEX»
Данные форматы представлены в виде текстовых файлов, которые можно скопировать, вставить в стандартный текстовый редактор. Для дальнейшего использования в программах для обработки ГНСС измерений.
